I formfremstillingsindustrien er stålregelen skjærekanten til formen. Nøyaktigheten avgjør kvaliteten på hver boks, kartong eller emballasjeprodukt som kuttes. En stålregel som bøyes unøyaktig med selv en brøkdel av en millimeter vil produsere en dyse som ikke klarer å kutte rent, noe som fører til kostbart produksjonsavfall. I flere tiår var bøying av stållinjal en manuell prosess, som krever at dyktige operatører bruker håndverktøy og fysiske maler. Resultatene var bare så gode som operatørens dyktighet, og konsistens var vanskelig å oppnå. Introduksjonen av autobøyeren forvandlet denne prosessen, og brakte presisjonen til datamaskinens numeriske kontroll til bøying av stållinjal.

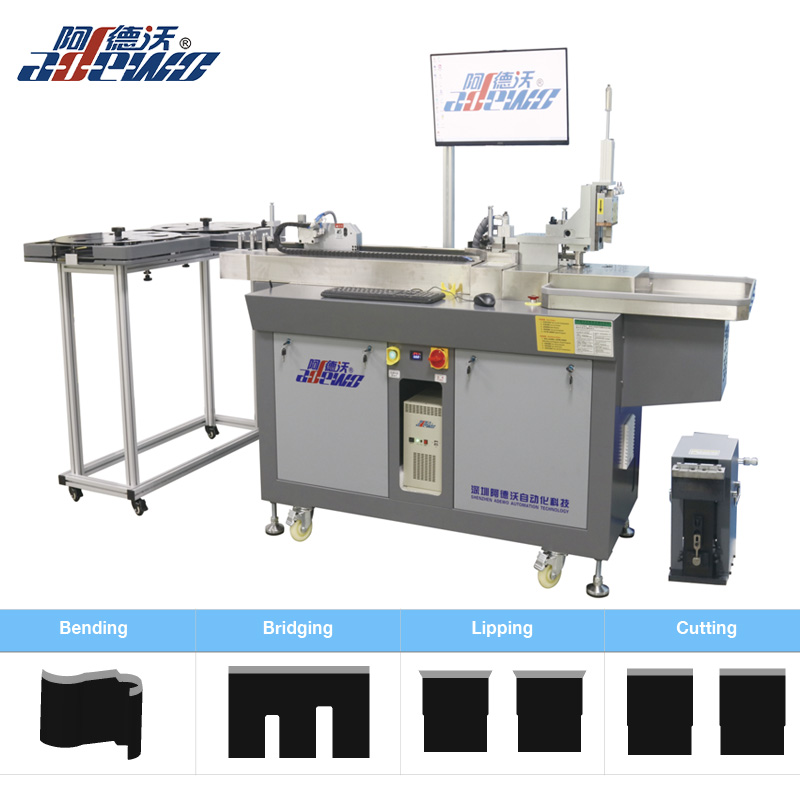

Kjernen i autobøyerens nøyaktighet ligger i bøyefunksjonen. Denne funksjonen er ikke en enkel mekanisk handling; det er et sofistikert samspill av servomotorer, presisjonsverktøy og sanntidskontrollalgoritmer. DeGrunnmodell Auto Bender, utviklet av Adewo Automation Equipment Co., ltd., er designet for å levere konsistente bøyninger med høy nøyaktighet som oppfyller de strenge kravene til moderne formproduksjon. Denne artikkelen gir en teknisk analyse av bøyefunksjonen, og forklarer mekanismene som muliggjør nøyaktig forming av stållinjal. Vi vil undersøke servokontrollsystemet, geometrien til bøyeverktøyet, kompensasjonsalgoritmene som tar hensyn til materialets tilbakeslag, og kvalitetskontrolltiltakene som sikrer at hver bøy er presis.
Bøyefunksjonen i en autobender er det mekaniske og elektroniske systemet som forvandler en rett lengde av stållinjal til en nøyaktig formet skjærekant. En stållinjal er en strimmel av herdet stål med en skarp skjærekant på den ene siden og en tagget eller vanlig kropp på den andre. Den brukes i forming for å lage kuttebanen til en dyse. Den automatiske bøyemaskinen tar en rett linjal, mater den inn i bøyehodet og utfører deretter en serie bøyninger for å skape ønsket form. Bøyefunksjonen må være i stand til å produsere bøyninger av ulike vinkler (typisk 90 grader, men også andre vinkler) og radier, med høy grad av nøyaktighet og repeterbarhet.
Bøyefunksjonen er sammensatt av flere nøkkelkomponenter. Den første er matemekanismen, som fører frem stållinjalen til riktig posisjon for hver bøy. Matemekanismen bruker presisjonsruller eller et gripesystem for å flytte linjalen med nøyaktighet. Den andre komponenten er bøyehodet, som inneholder verktøyet som faktisk danner bøyningen. Bøyehodet bruker vanligvis en kombinasjon av en bøyestempel og en dyse, eller et sett med ruller, for å deformere stållinjalen. Den tredje komponenten er kontrollsystemet, som koordinerer mate- og bøyehandlingene basert på det programmerte mønsteret. Kontrollsystemet bruker servomotorer til å drive mate- og bøyeaksene, og sikrer at bevegelsene er presise og repeterbare.
Nøyaktigheten til bøyefunksjonen bestemmes av nøyaktigheten til disse komponentene og kontrollalgoritmene som styrer dem. PåAdewo Automation Equipment Co., Ltd., vår Basic Model Auto Bender er designet for å oppnå en bøyningsnøyaktighet på +/- 0,1 mm for bøyeposisjonen og +/- 0,5 grader for bøyningsvinkelen. Dette nøyaktighetsnivået er avgjørende for å produsere dyser som oppfyller de stramme toleransene som kreves for emballasje av høy kvalitet. Tabellen nedenfor gir en oppsummering av nøkkelkomponentene i bøyefunksjonen og deres roller.
| Komponent | Funksjon | Innvirkning på nøyaktighet |
| Fôringsmekanisme | Fremsetter stållinjal til bøyeposisjon | Bestemmer nøyaktigheten til bøyningsplasseringen langs regelen |
| Bøyende hode | Danner bøyen i stålregelen | Bestemmer nøyaktigheten av bøyningsvinkelen og radiusen |
| Servomotorer | Kjør mate- og bøyeaksene | Gir presisjonen og repeterbarheten til bevegelsen |
| Kontrollsystem | Koordinerer mate- og bøyehandlinger | Sørger for at riktig rekkefølge og parametre brukes |
| Verktøy | Stanser eller ruller som danner bøyen | Bestemmer kvaliteten på bøyningen og verktøyets levetid |
Servostyring er grunnlaget for bøyefunksjonens nøyaktighet. En servomotor er en motor som er utstyrt med en tilbakemeldingsenhet, typisk en koder, som rapporterer motorens posisjon og hastighet til kontrolleren. Kontrolleren sammenligner den faktiske posisjonen med den kommanderte posisjonen og justerer motorens inngang for å minimere feilen. Denne lukkede sløyfekontrollen er avgjørende for å oppnå presis og repeterbar bevegelse. I en autobender drives begge mateaksen og bøyeaksen av servomotorer. Mateaksen må flytte stållinjalen til nøyaktig posisjon for hver sving. Bøyeaksen må rotere bøyeverktøyet til nøyaktig vinkel. Enhver feil i disse aksene vil resultere i en unøyaktig bøy.
Presisjonen til et servosystem bestemmes av flere faktorer, inkludert oppløsningen til koderen, stivheten til det mekaniske systemet og kvaliteten på kontrollalgoritmen. En koder med høy oppløsning kan oppdage svært små endringer i posisjonen, slik at kontrolleren kan gjøre finjusteringer. Et stivt mekanisk system sørger for at motorens bevegelse overføres til verktøyet uten tilbakeslag eller flex. En godt innstilt kontrollalgoritme sørger for at motoren reagerer raskt og jevnt på kommandoer, uten oversving eller oscillasjon. Hos Adewo Automation Equipment Co., Ltd., bruker vår Basic Model Auto Bender høyoppløselige absolutte kodere og en stiv mekanisk struktur for å sikre presis servokontroll. Våre kontrollalgoritmer er innstilt for å gi rask, stabil respons for de krevende kravene til bøying av stålliner.
Tabellen nedenfor sammenligner ytelsen til en servostyrt bøyefunksjon med en trinnmotorstyrt bøyefunksjon. Trinnmotorer er et annet vanlig alternativ for bevegelseskontroll, men de har begrensninger i nøyaktighet og dreiemoment.
| Parameter | Servokontroll | Trinnmotorkontroll |
| Tilbakemelding | Lukket sløyfe (koder) | Åpen sløyfe (ingen tilbakemelding) |
| Posisjonsnøyaktighet | Høy (+/- 0,01 mm typisk) | Moderat (+/- 0,05 mm typisk) |
| Repeterbarhet | Glimrende | God |
| Dreiemoment ved høy hastighet | Høy | Minker med hastigheten |
| Risiko for tapte skritt | Ingen (lukket sløyfe) | Mulig under overbelastning |
| Koste | Høyere | Senke |
Bruken av servokontroll i vår Basic Model Auto Bender er en nøkkelårsak til dens overlegne bøyningsnøyaktighet. Tilbakemeldingen med lukket sløyfe sikrer at maskinen alltid vet den nøyaktige posisjonen til mate- og bøyeaksene, og den kan rette opp eventuelle feil i sanntid. Dette er spesielt viktig når du bøyer høyfaste stålregler, som krever høyere krefter og kan føre til at en steppermotor mister trinn. Med servostyring opprettholder maskinen sin nøyaktighet selv under krevende forhold.
Geometrien til bøyeverktøyet er en annen kritisk faktor for å oppnå nøyaktige bøyninger. Verktøyet består av bøyestempelet og bøyedysen, eller i noen utførelser, et sett med formingsvalser. Formen og dimensjonene til verktøyet bestemmer radiusen og vinkelen til bøyningen. Verktøyet må utformes for å matche egenskapene til stållinjalen, inkludert dens tykkelse, hardhet og ønsket bøyeradius. Et misforhold mellom verktøyet og regelen kan føre til unøyaktige bøyninger, sprekker eller overdreven slitasje på verktøyet.
De viktigste verktøyparametrene som påvirker bøyningspresisjonen er stanseradius, dyseåpningen og dysevinkelen. Stempelradiusen bestemmer den indre radiusen til bøyningen. Dyseåpningen bestemmer mengden materiale som bøyes og tilbakefjæringsegenskapene. Dysevinkelen bestemmer den endelige vinkelen til bøyningen. For en standard 90-graders bøyning er dysevinkelen vanligvis 90 grader, men stansen og dysen må være utformet for å ta hensyn til tilbakespringet til stålregelen. Tilbakespring er materialets tendens til delvis å gå tilbake til sin opprinnelige form etter at bøyekraften er fjernet. For å oppnå 90 graders bøyning må verktøyet overbøye linjalen til for eksempel 92 grader, slik at den fjærer tilbake til 90 grader.
Verktøyet i vår Basic Model Auto Bender er produsert av høykvalitets verktøystål og er presisjonsslipt for å sikre nøyaktige dimensjoner. Verktøyet er også designet for rask omstilling, slik at operatøren kan bytte mellom forskjellige bøyeradiuser og vinkler med minimal nedetid. Vår fabrikk hos Adewo Automation Equipment Co.,ltd. gir en rekke verktøyalternativer for å passe forskjellige stållinjaltyper og bøyekrav. Tabellen nedenfor oppsummerer de viktigste verktøyparametrene og deres innvirkning på bøyningspresisjon.
| Verktøyparameter | Funksjon | Innvirkning på bøypresisjon |
| Punch Radius | Bestemmer innerradiusen til bøyningen | Påvirker direkte bøyeradiusnøyaktigheten |
| Die Åpning | Bestemmer mengden materiale som er bøyd | Påvirker tilbakespring og den endelige vinkelen |
| Die vinkel | Bestemmer den endelige vinkelen på bøyningen | Må kompensere for tilbakespring |
| Verktøymateriale | Bestemmer verktøyets levetid og slitestyrke | Påvirker langsiktig presisjon |
I tillegg til verktøydesignet er justeringen av verktøyet kritisk. Hvis stansen og dysen ikke er perfekt på linje, vil bøyningen bli skjev, og regelen kan vri seg. Vår Basic Model Auto Bender bruker presisjonsføringer og en stiv ramme for å sikre at verktøyet forblir på linje under drift. Denne justeringen kontrolleres og vedlikeholdes som en del av våre rutinemessige vedlikeholdsprosedyrer.
Springback er fienden til nøyaktig bøying. Når en stållinjal bøyes, gjennomgår materialet både plastisk og elastisk deformasjon. Den plastiske deformasjonen er permanent, men den elastiske deformasjonen gjenvinnes når bøyekraften fjernes. Denne utvinningen får regelen til å springe tilbake, noe som resulterer i en bøyevinkel som er mindre enn vinkelen den ble bøyd til. Mengden av tilbakespring avhenger av regelens materialegenskaper, dens tykkelse og bøyeradius. Hvis tilbakefjæringen ikke kompenseres for, vil den endelige bøyevinkelen være unøyaktig.
For å oppnå nøyaktige bøyninger, må autobøyeren overbøye regelen for å kompensere for tilbakefjæring. Mengden overbøy bestemmes av en tilbakekoblingskompensasjonsalgoritme. Denne algoritmen er basert på materialegenskapene til regelen og bøygeometrien. Algoritmen beregner den nødvendige overbøyningsvinkelen og beordrer bøyeaksen til å bevege seg til den vinkelen. Når bøyekraften slippes, spretter linjalen tilbake til ønsket vinkel. Nøyaktigheten til kompensasjonsalgoritmen er avgjørende for den generelle nøyaktigheten til bøyefunksjonen.
Hos Adewo Automation Equipment Co., Ltd., bruker vår Basic Model Auto Bender en sofistikert tilbakefjæringskompensasjonsalgoritme som er basert på omfattende testing av forskjellige stållinjaltyper. Algoritmen tar hensyn til regelens tykkelse, hardhet og ønsket bøyeradius. Operatøren legger ganske enkelt inn ønsket bøyningsvinkel og radius, og maskinen beregner automatisk nødvendig overbøyning. Følgende tabell gir et eksempel på tilbakefjæringskompensasjon for forskjellige stållinjaltykkelser.
| Regeltykkelse (mm) | Ønsket bøyevinkel | Overbøyningsvinkel (typisk) | Tilbakespringskompensasjon |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Algoritmen for tilbakefjæringskompensasjon er en nøkkelfunksjon i vår Basic Model Auto Bender. Det lar maskinen produsere nøyaktige bøyninger uten behov for manuelle prøv-og-feil-justeringer. Dette forbedrer ikke bare nøyaktigheten, men øker også produktiviteten ved å redusere oppsetttid og materialavfall.
Å oppnå nøyaktige bend er én ting; å opprettholde den nøyaktigheten over tid er en annen. Bøyefunksjonen til en autobøyer er utsatt for slitasje, termisk drift og andre faktorer som kan forringe ytelsen. For å sikre at maskinen fortsetter å produsere nøyaktige bøyninger, er det viktig å ha et program for verifisering og vedlikehold. Dette programmet bør inkludere regelmessig kalibrering, inspeksjon av verktøyet og verifisering av maskinens nøyaktighet ved hjelp av testkutt.
Verifikasjonsprosessen involverer vanligvis å bøye en testregel til et kjent mønster og deretter måle den resulterende formen. Målene sammenlignes med de programmerte dimensjonene. Dersom avvikene overstiger akseptabel toleranse, justeres eller rekalibreres maskinen. Testmønsteret bør inkludere en rekke bøyningsvinkler og radier for å sikre at maskinen er nøyaktig over hele området. Testen bør utføres med jevne mellomrom, for eksempel ved starten av hvert skift eller etter et verktøyskifte.
Hos Adewo Automation Equipment Co.,ltd. anbefaler vi følgende verifiserings- og vedlikeholdsplan for vår Basic Model Auto Bender:
Tabellen nedenfor gir et sammendrag av verifiserings- og vedlikeholdsoppgavene for bøyefunksjonen.
| Oppgave | Hyppighet | Hensikt |
| Visuell inspeksjon av verktøy | Daglig | Oppdag slitasje eller skade |
| Test bøyemønster | Ukentlig | Bekreft maskinens nøyaktighet |
| Smøring av bevegelige deler | Ukentlig | Reduser slitasje og sørg for jevn bevegelse |
| Inspeksjon av servomotorer | Månedlig | Sørg for riktig drift og registrer slitasje |
| Full kalibrering | Årlig | Gjenopprett maskinen til fabrikkspesifikasjonene |
Ved å følge et strukturert verifiserings- og vedlikeholdsprogram kan brukere av vår Basic Model Auto Bender sikre at maskinen deres fortsetter å produsere nøyaktige bøyninger i mange år. Fabrikken vår tilbyr omfattende opplæring og støtte for å hjelpe kundene våre med å implementere disse prosedyrene.
Spørsmål 1: Hva er den typiske bøyningsnøyaktigheten til en Basic Model Auto Bender?
Svar: Den typiske bøyningsnøyaktigheten til vår Basic Model Auto Bender er +/- 0,1 mm for bøyeposisjon og +/- 0,5 grader for bøyningsvinkel. Dette nøyaktighetsnivået er egnet for de fleste bruksområder for produksjon av stållinjaler. For applikasjoner som krever enda høyere nøyaktighet, tilbyr vi avanserte modeller med kodere med høyere oppløsning og mer sofistikerte kompensasjonsalgoritmer.
Spørsmål 2: Kan den automatiske bøyelinjalen bøye stål med forskjellige tykkelser?
Svar: Ja, Basic Model Auto Bender kan bøye stållinjal med forskjellige tykkelser. Maskinens kontrollsystem inkluderer en database med bøyeparametre for ulike regeltyper og tykkelser. Operatøren velger ganske enkelt regeltype og tykkelse, og maskinen justerer automatisk bøyeparametrene, inkludert tilbakefjæringskompensasjon. Dette gjør maskinen svært allsidig og enkel å bruke.
Spørsmål 3: Hvordan håndterer autobøyeren forskjellige bøyeradier?
Svar: Autobøyeren kan håndtere forskjellige bøyeradier ved å bruke forskjellige verktøysett. Stansen og dysen endres for å matche ønsket bøyeradius. Maskinens kontrollsystem er programmert med verktøygeometrien, slik at den automatisk justerer bøyeparametrene for å oppnå riktig radius. Verktøyendringer er vanligvis raske og enkle, slik at operatøren kan bytte mellom ulike radier med minimal nedetid.
Spørsmål 4: Hva er den maksimale bøyevinkelen som autobøyeren kan oppnå?
Svar: Maksimal bøyevinkel avhenger av verktøyet og maskinens design. For et standard oppsett kan maskinen oppnå bøyninger på opptil 90 grader. For spesielle bruksområder kan tilpasset verktøy leveres for å oppnå andre vinkler, inkludert akutte og stumpe bøyer. Vår fabrikk hos Adewo Automation Equipment Co.,ltd. kan tilby tilpasset verktøy for å møte spesifikke krav.
Spørsmål 5: Hvordan sikrer autobenderen at bendene er i riktig posisjon langs linjalen?
Svar: Den automatiske bøyemaskinen bruker en presisjonsmatemekanisme for å føre stållinjalen til riktig posisjon for hver bøy. Matemekanismen drives av en servomotor og styres av maskinens CNC-system. Mateposisjonen er programmert for hver bøy, og servokontrollen med lukket sløyfe sørger for at linjalen er nøyaktig plassert. Maskinen bruker også et sensorsystem for å oppdage forkanten av linjalen og for å verifisere mateposisjonen.
Bøyefunksjonen til en autobøyer er et sofistikert system som kombinerer presisjonsmekanikk, avansert servokontroll og intelligent programvare for å forme stållinjalen nøyaktig. Nøyaktigheten til bøyefunksjonen bestemmes av presisjonen til mate- og bøyeaksene, geometrien til verktøyet, effektiviteten til tilbakefjæringskompensasjonsalgoritmen og strengheten til verifikasjons- og vedlikeholdsprogrammet. Grunnmodellen Auto Bender fra Adewo Automation Equipment Co.,ltd. er designet for å levere de høyeste nivåene av nøyaktighet og repeterbarhet, noe som gjør det mulig for stanseprodusenter å produsere stanser av høy kvalitet med selvtillit.
